Мониторинг
Текущие значения, тренды, события, аварии, качество связи и состояние очереди на устройстве.
Промышленный мониторинг через GSM и Wiren Board
PromVisor
Система дистанционного мониторинга для удаленных объектов: контроллер на площадке, защищенный канал связи, архив значений, события, графики, роли пользователей и сервисный доступ без входящих портов на устройстве.
TLS/443
исходящее соединение
2G-first
очередь, ACK и догрузка
TimescaleDB
архив и тренды
Relay
UI, файлы и терминал
Назначение
PromVisor показывает, что происходит с оборудованием, даже если объект далеко и связь нестабильна
Платформа строится как собственный программный продукт: облачный сервер, web-интерфейс, агент на контроллере, локальный интерфейс устройства, протокол связи, сервисный relay и эксплуатационная документация.
Архив данных
Контроллер копит данные локально и догружает их после восстановления GSM-канала.

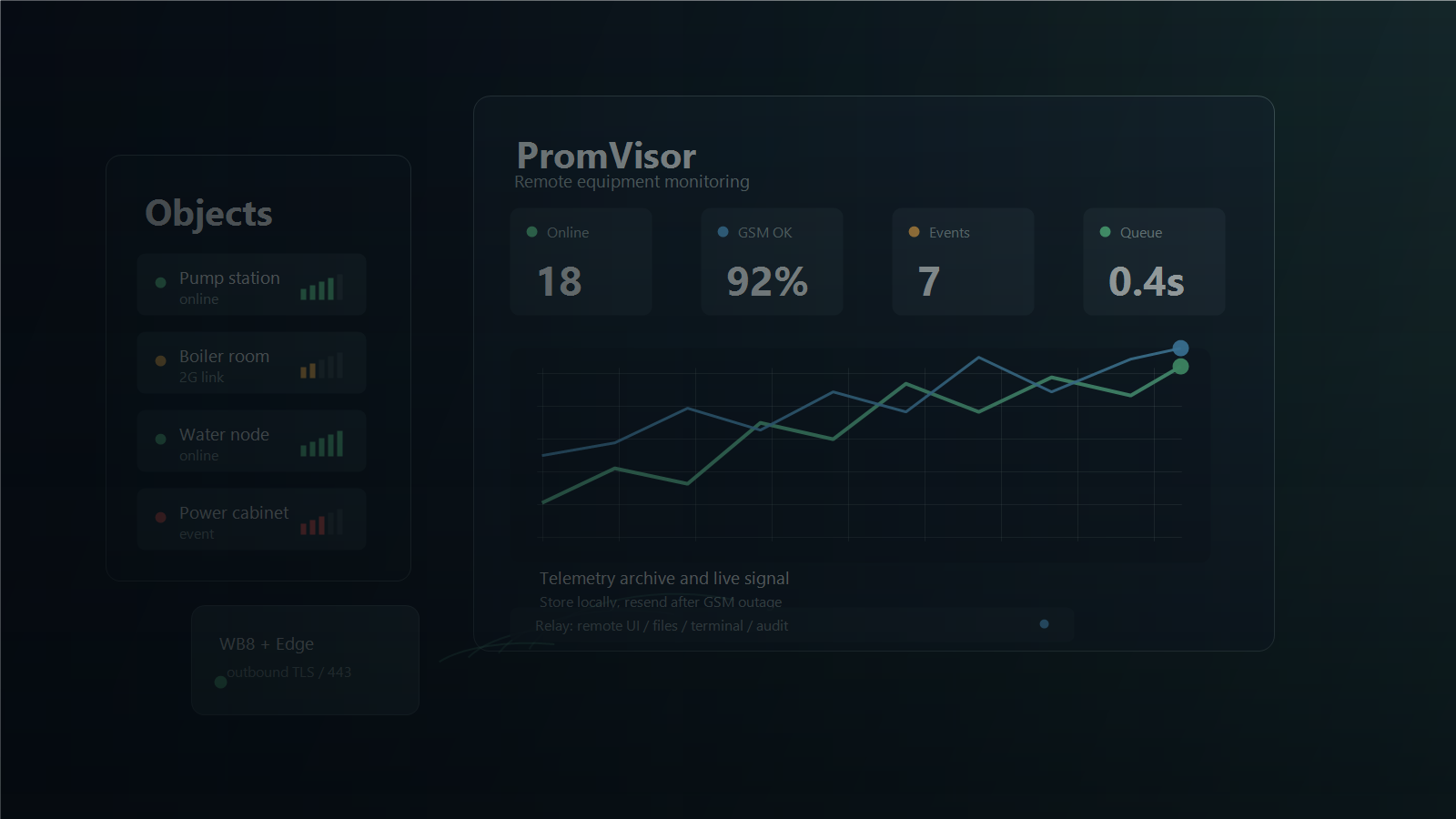

Операторский UI
Список объектов, карточка устройства, графики, события, состояние связи и сервисные действия.
Локальный UI
Интерфейс на контроллере для диагностики связи, очереди, последних значений и журналов.
Роли и аудит
Пользователи, роли, разрешения, журнал действий и контроль сервисных сессий.
Сервисный доступ
Удаленный UI, файловый доступ, терминал, SSH/SFTP gateway через relay-сессию с TTL.
Архитектура
Связь без входящих портов на объекте
Контроллер сам инициирует исходящее соединение в облако. Это упрощает работу через NAT, GSM и корпоративные сети, где нельзя открывать входящие порты на площадку.
01
Оборудование
Датчики, счетчики, Modbus-устройства, щиты автоматики и технологические сигналы подключаются к Wiren Board.
02
PromVisor Edge
Агент собирает значения, события, состояние GSM и хранит очередь до подтверждения сервера.
03
PromVisor Cloud
Сервер принимает PVEP-кадры, пишет архив в БД и отдает данные web-интерфейсам.
Сервисный контур
Доступ к устройству через управляемую сессию
Устройство не публикует наружу SSH или web UI. Сервисная сессия открывается оператором, имеет срок действия, права доступа и запись в аудит.
Remote UI
Открытие локального интерфейса устройства через relay без VPN и входящих портов на объекте.
Файлы и WinSCP
Web file manager и SFTP gateway для разрешенных путей, одноразовых учетных данных и журнала действий.
Консоль и диагностика
Web terminal и SSH gateway для разрешенных команд, диагностики агента, журналов и состояния GSM.
Ограничения доступа
TTL, RBAC, allowlist путей, allowlist команд и запрет опасных операций без отдельного разрешения.
Безопасность
Публичный сайт отделен от рабочих каналов
Сайт открыт для пользователей, а операторская часть, API устройств и service relay разделены по доменам и правилам доступа.
Device identity
Каждый контроллер получает отдельный token. На сервере хранится только hash в `device_credentials`.
PVEP transport
Основной канал - исходящий TLS/443, профиль 2G, batch-кадры, подтверждение ACK и resend.
Product surface
Собственный web UI, сервер, агент и документация формируют отдельный программный продукт PromVisor.
Применение
Для объектов, где нужен постоянный контроль и удаленная диагностика
ДГУ и энергетика
Температуры, напряжение, аварии, режимы работы, уровень топлива и сервисные события.
КНС и насосные
Уровни, пуски, токи, аварии, связь с объектом и удаленная диагностика контроллера.
ИТП и инженерия
Тренды, журнал событий, текущие значения и контроль качества связи с площадкой.
Шкафы автоматики
Сухие контакты, Modbus-устройства, локальный web UI и сервисный доступ по разрешению.
Внедрение
Путь от первого контроллера до промышленной эксплуатации
Пилотный WB8
Подключаем контроллер, SIM/APN, выпускаем device token и запускаем `promvisor-edge`.
Объекты и тренды
Настраиваем реальные каналы, метрики, события, графики, роли пользователей и уведомления.
Сервисный relay
Включаем remote UI, файлы, терминал, SFTP/SSH gateway, TTL и аудит действий.
Продуктовый контур
Готовим установочные пакеты, обновления, эксплуатационные документы и материалы для реестра ПО.
